Hier entsteht mit der Zeit einge kleine Sammlung an Altium Shortcuts
| Shortcut: | Beschreibung: |
| JC | Jump Component -> zum Suchen von Bauteilen im Schaltplan oder PCB |
| shift s | Verdunkelt / Ausgrauen alle anderen Layer bis auf den aktuellen PCB |
| shift m | Schaltet eine Lupe ein PCB |
| strg m | Schaltet die Messfunktion ein (um Abstände aus zu messen ) PCB |
| strg Mausklick | strg gedrückt halten und Mausklick auf Leitung hebt die entsprechende Verbindung hervor und dunkelt alle anderen ab PCB |
| TOC | Tools->Component Placement-> Replace Selected Component (Schaltplan und Layout müssen in zwei getrenten fensern geöfnet sein. Bauteile im Schaltplan auswählen und TOC eingeben wenn man das Layout fenser anklickt ) |
Design Rules Einstellungen:
| Rules: | Ergebnis: | Beschreibung |
 |
 |

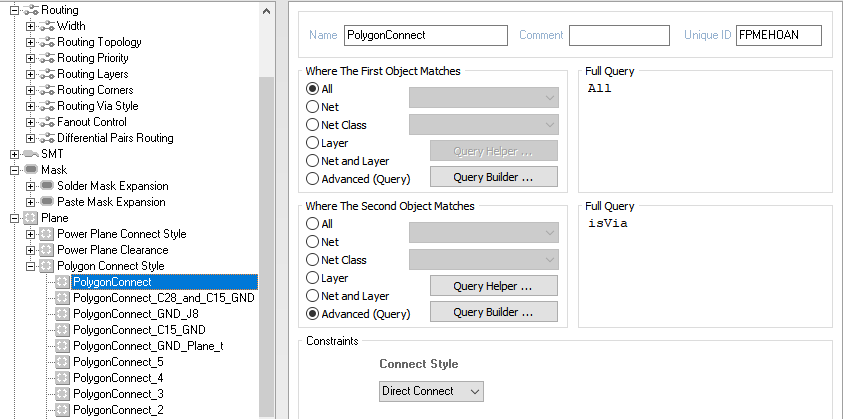

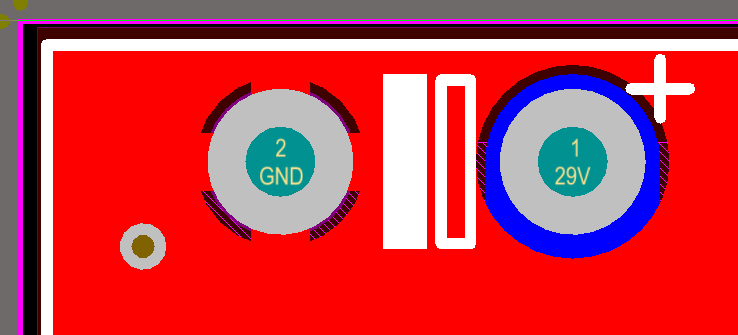

isVias() sorgt dafür das nur Vias als conection style zB. Voll Kupfer verbindung erhalten |
 |

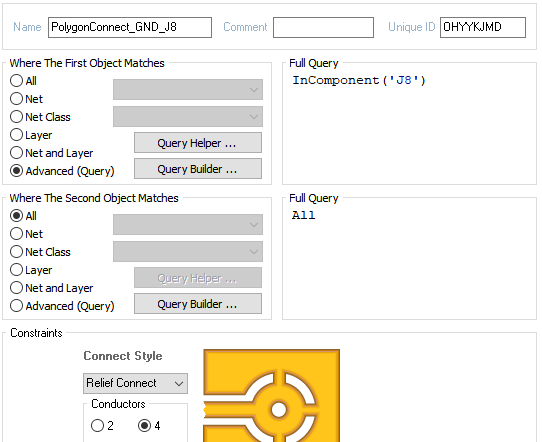

InComponent('J8') sorgt dafür das der conection style für dieses eine Bauteil definiert werden kann | |
Polygoneruels ->
